하만(Harman) 세미콘 아카데미 44일차 - Full Custom IC One chip 설계(21MUX_SWITCH, 41MUX Schematic&Layout, 41MUX Switch simulation)

semicon_designer 2024. 5. 14. 11:25

[2024.05.14.화] 인천인력개발원 하만 세미콘 아카데미


실습 1: 21MUX_SWITCH의 레이아웃 가로 2.445um, 세로 7.29um 설계


21MUX_SWITCH 레이아웃 설계 [소요 시간: 80분]

  • DRC 참고사항 추가
    • Via to Via >= 0.15um
    • Metal2에서 Via로 Metal1을 연결하는 작업 수행 시 Metal1의 두께가 0.12um가 아닌 0.14um가 되며 높이가 증가하는 현상이 발생할 수 있으므로 Metal1의 두께도 확인하여 수정 필요




실습 2: 41MUX Schematic & Layout 설계


1. 21MUX_LOGIC을 이용하여 Schematic 설계 및 포트 설정



2. Symbol을 만들기 위해 Create 탭에서 선택 후 핀 설정 후 symbol 제작



3. Simulation을 위한 Cell View 생성 후 Schematic 제작



4. S0와 S1은 주기가 두 배 차이나야 하고, VIND의 주기가 VINC보다 길어야 함을 숙지하고 속성 설정



5. Launch-ADEL-Analysis-Choose

moderate 체크



6. Direct Plot으로 결과 확인





7. 41MUX_LOGIC에서 Layout으로 Cell View 추가 후 가로 13.63um, 세로 7.4um로 레이아웃 설계하기 (동영상 참고)



[소요시간 1시간 50분]

설계 완료 후 사이즈: 가로 13.63um, 세로 7.36um

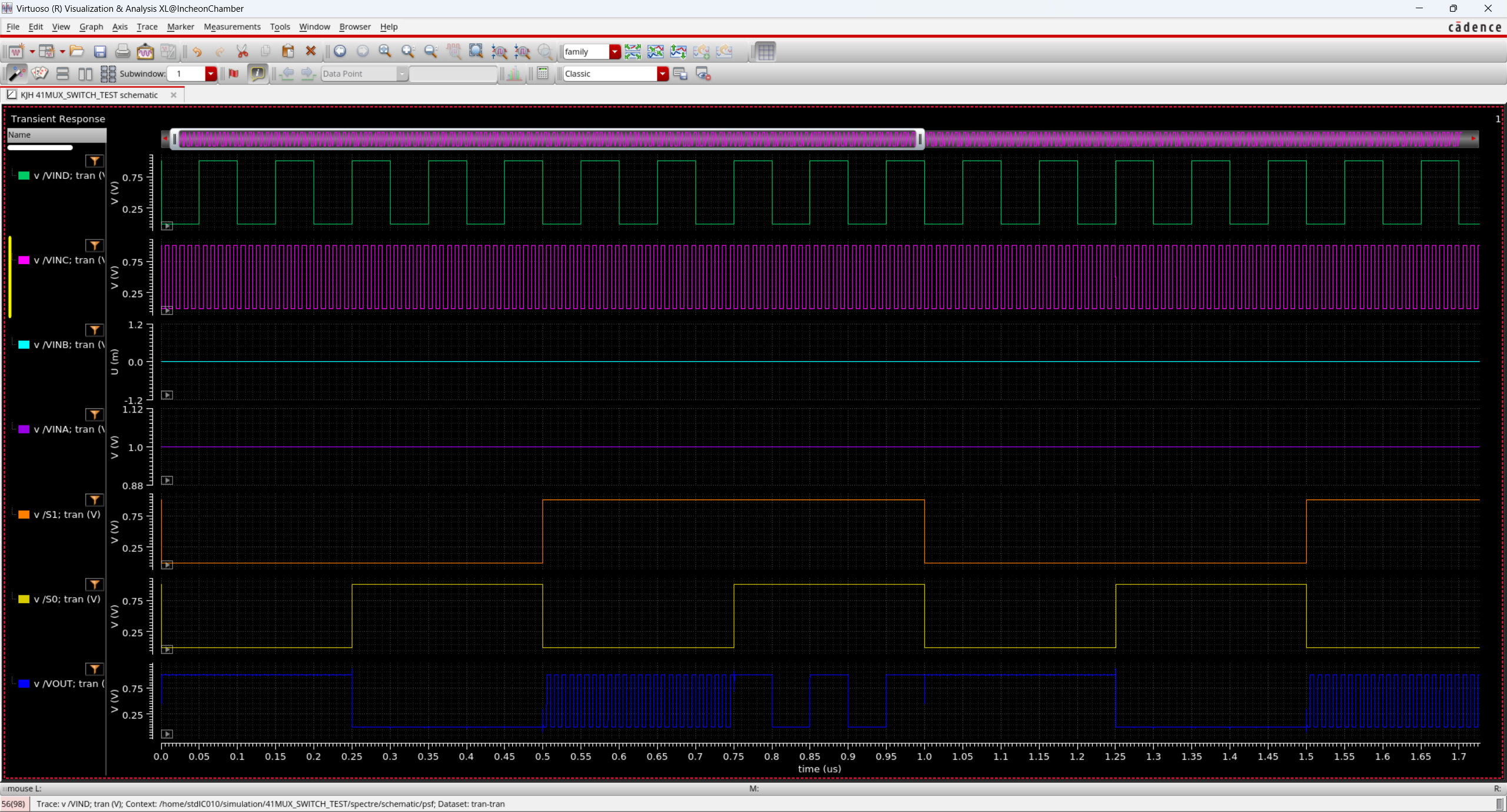

실습 3: 41MUX Switch Simulation
