AMBA AXI

Data Width: 데이터의 비트 크기를 나타낸다.



1. my_axi_test 프로젝트 생성 (board는 cora z7 선택)



2. Create Block Design - Add IP Source - Zynq 7 추가



3. Run Block Automation



4. Tool에서 Create and package New IP 에서 Next - Create ZXI4 Peripheral - Create a new AXI4 peripheral 선택 후 next - 아래와 같이 설정 후 next - finish

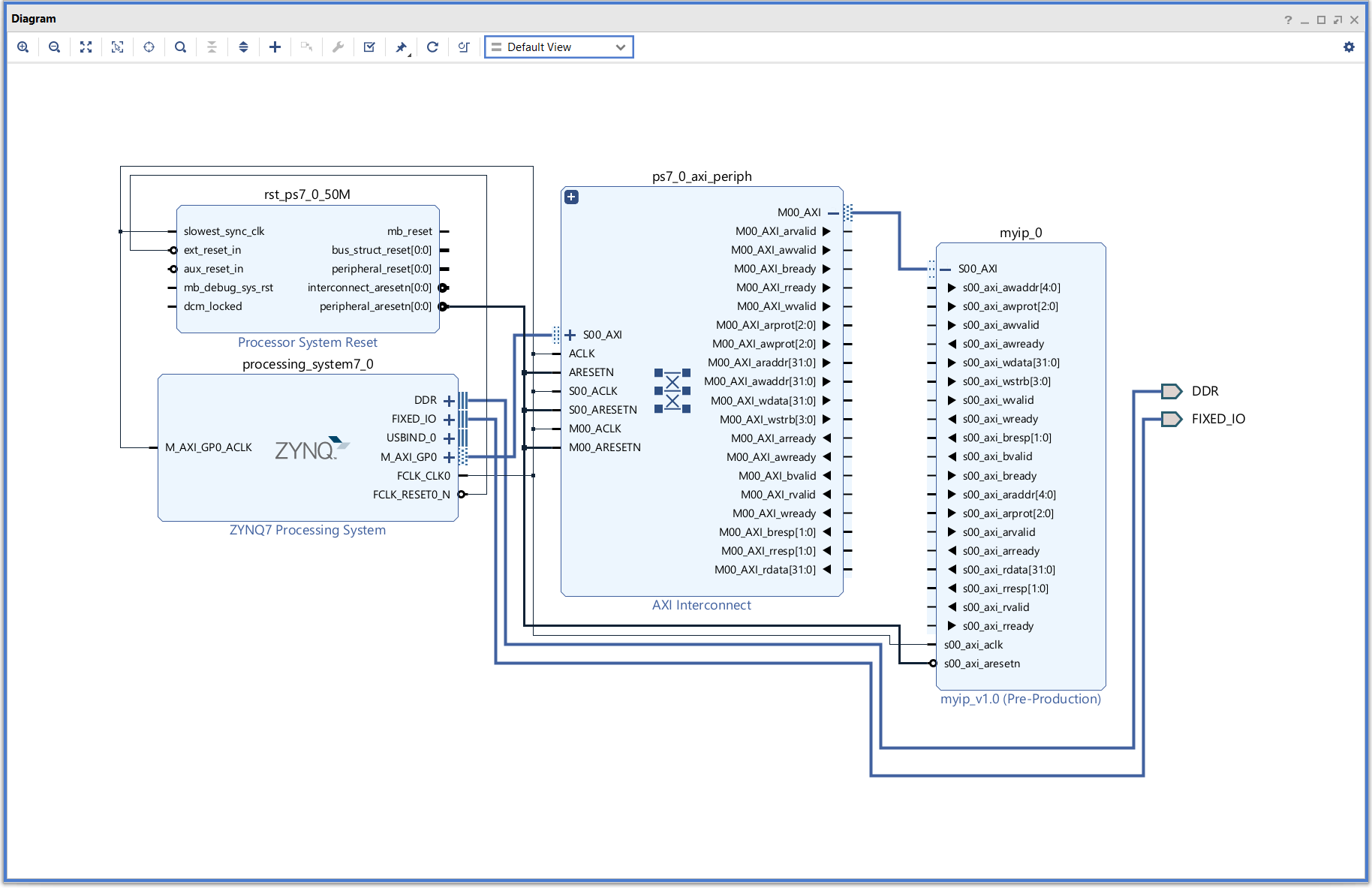

5. Add IP - 위에서 생성한 myip 추가

추가한 뒤 Run Connection Automation 실행

6. Address 확인

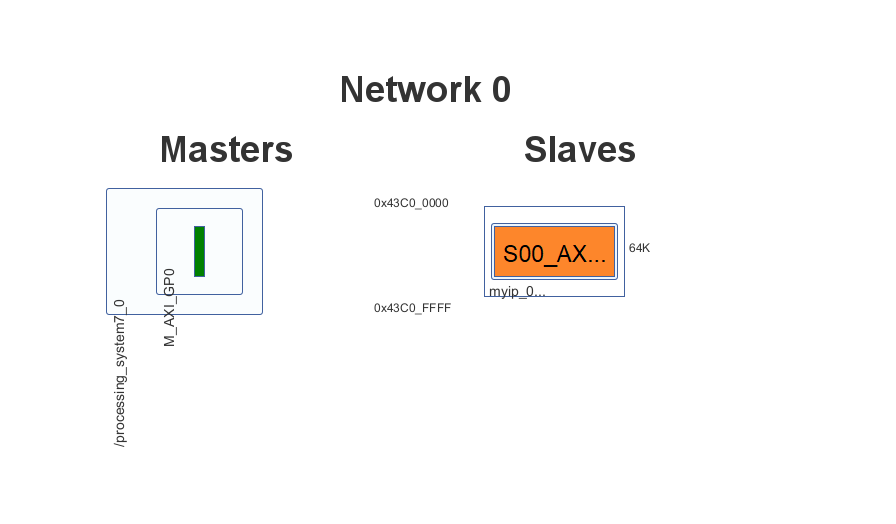

Address Map

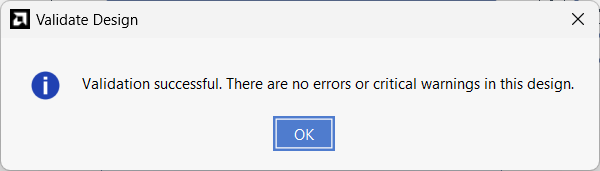

7. Validate Design

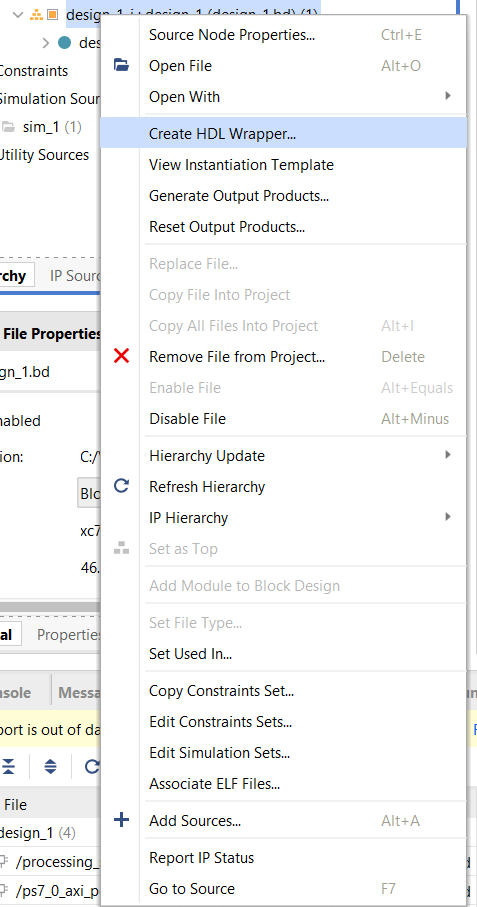

8. Create HDL Wrapper - OK



9. Generate Bitstream

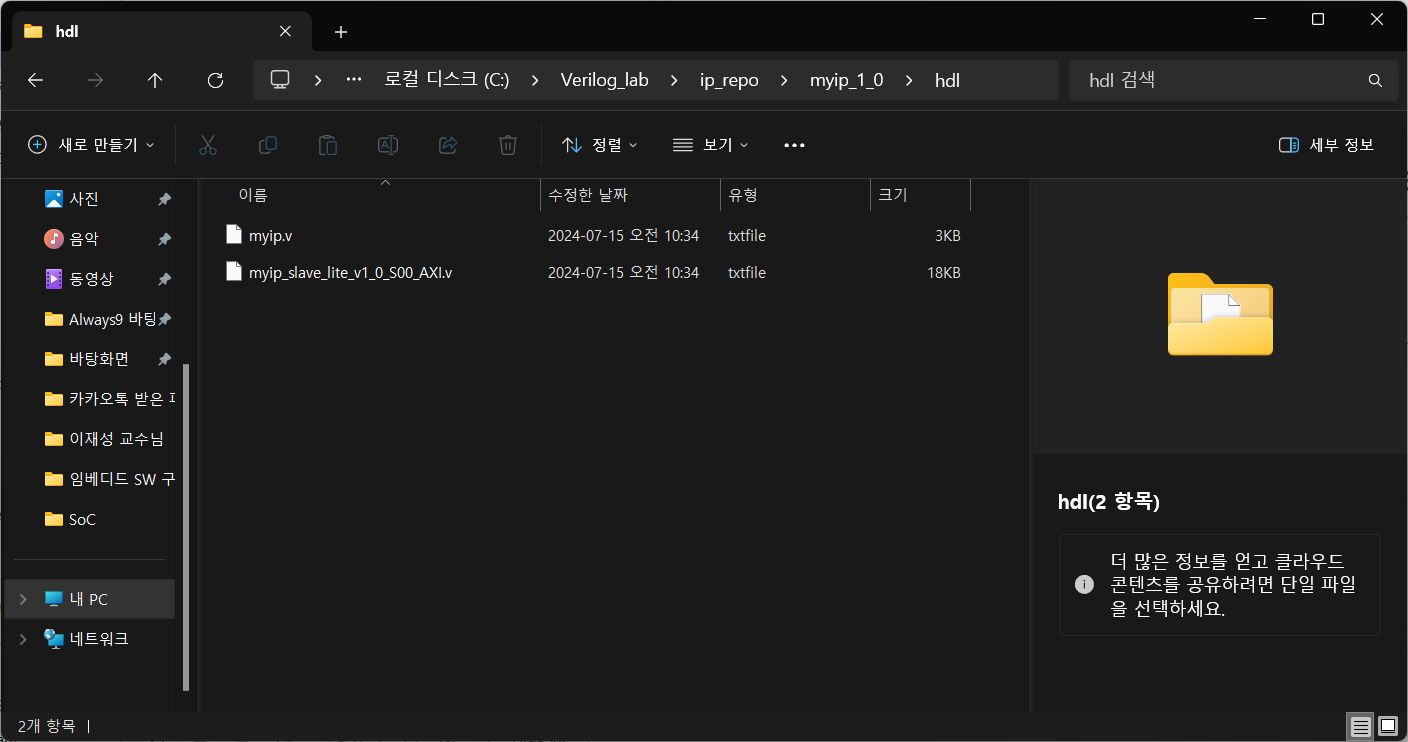

10. 프로젝트 폴더 - ip_repo - myip_1_0 - hdl에서 코드 확인

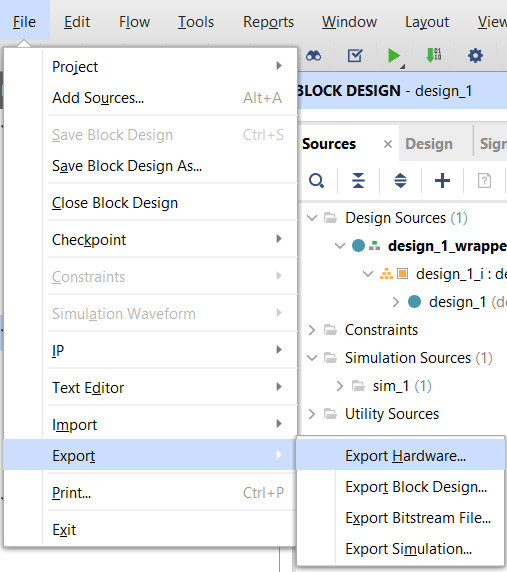

11.File - Export - Export Hardware

include bitstream 선택



12. Vitis 실행

13. Open Workspace: 위에서 생성한 프로젝트인 my_axi_test 디렉토리로 설정

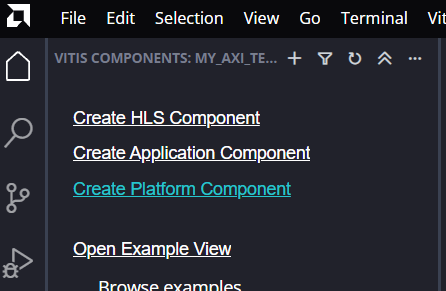

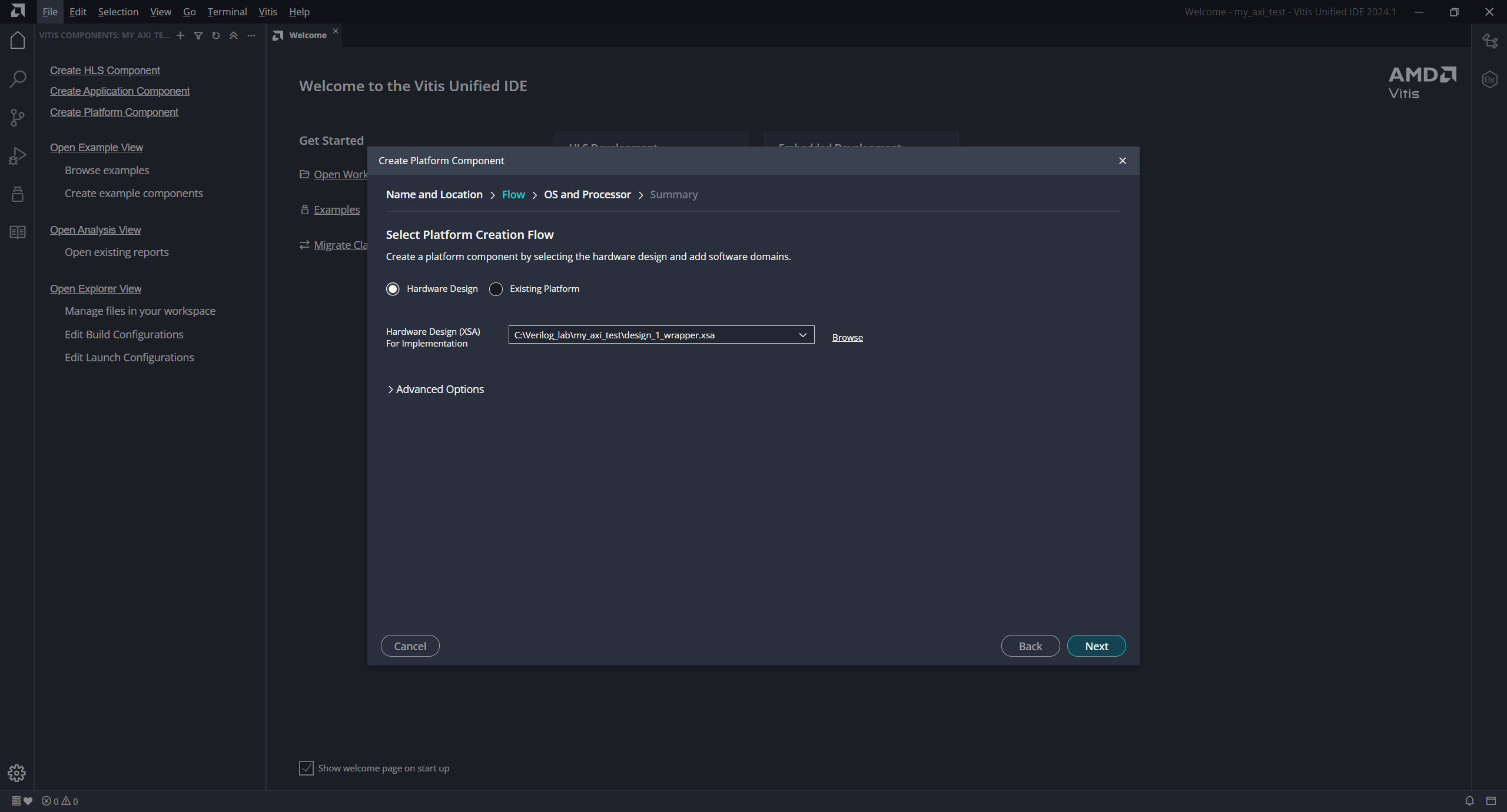

14. Create Platform Component

my_axi_test

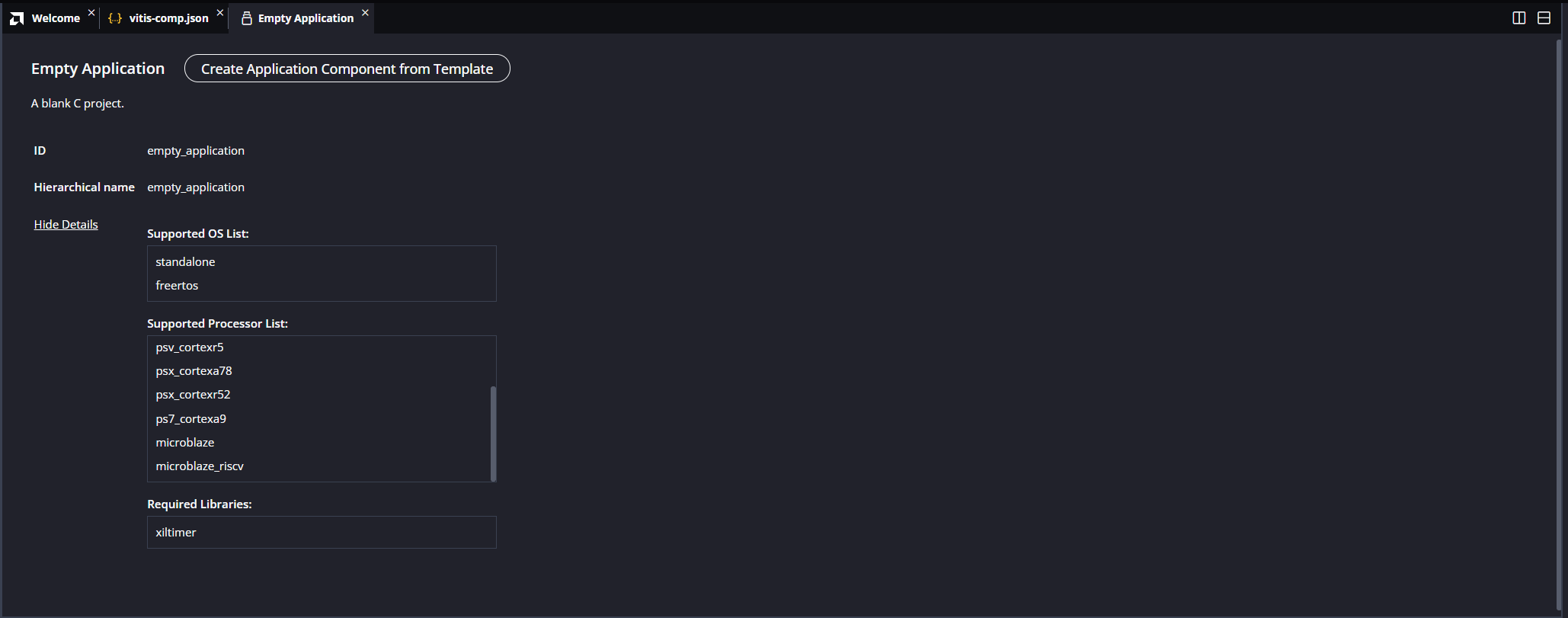

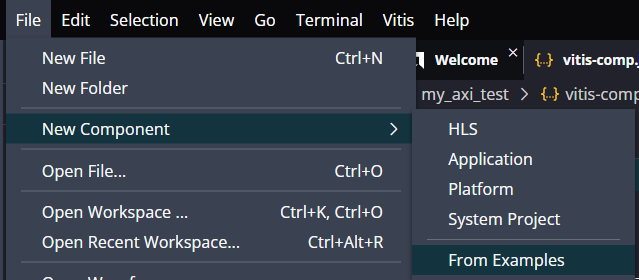

15. File - New Component - From Examples 로 생성 후 empty application - 상단의 Create Application Component from Template 선택



16. my_axi_test 선택 후 Next

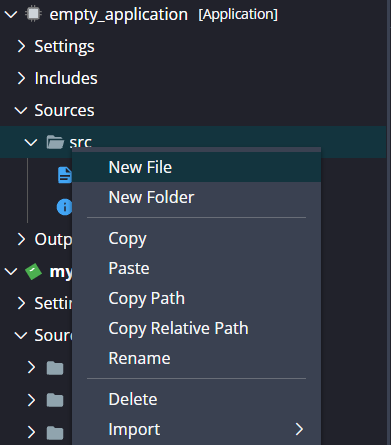

17. applicatino 우클릭 - New File로 테스트 프로그래밍 파일 test.c 만들어 코드 작성

#include "xparameters.h"
#include "stdio.h"
#include "sleep.h"


#define BASEADDR XPAR_MYIP_0_BASEADDR
#define data_num 6

int * ptr;

int main(void){

    printf("AXI TEST\n");

    ptr = (int *)BASEADDR;
    while (1){
        for (int i=0;i< data_num; i++){
            *(ptr+i)=i;
            printf("Write data is: %d\n",i);
            sleep(1);
        }
        for (int i=0 ;i< data_num; i++){
            printf("Read data is: %d\n",*(ptr+i));
            sleep(1);
        }
        sleep(1);
    }
    return 0;
}

18. Build

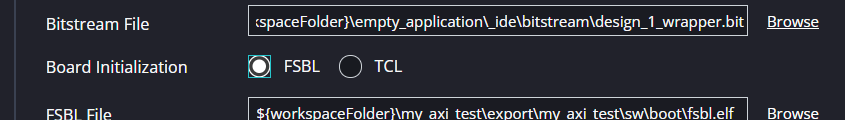

19. Component에서 application 선택 후 Run 설정에서 FSBL 선택

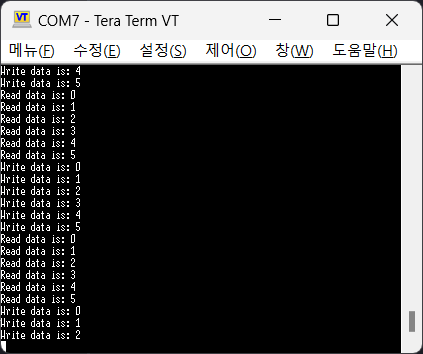

20. TeraTerm으로 실행 결과 확인
