Team Project - Scan Chain

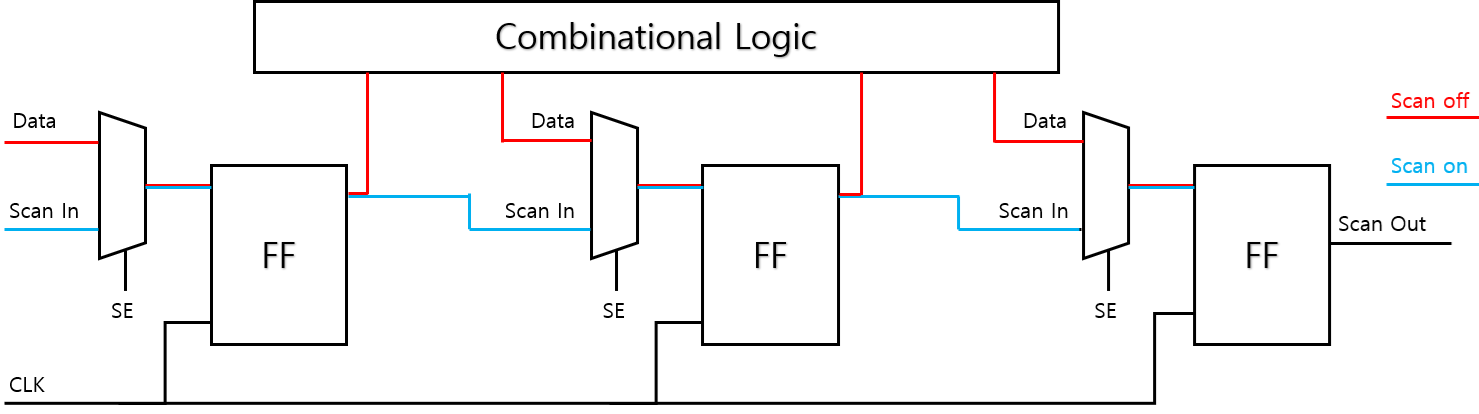

Scan Chain이란?
- 디지털 회로 내부에서 테스트를 용이하게 하기 위해 Flip Flop을 직렬 연결하여 내부 상태를 쉽게 접근, 제어할 수 있도록 하는 회로
- Flip Flop에 21MUX를 연결하여 테스트를 진행할 수 있음

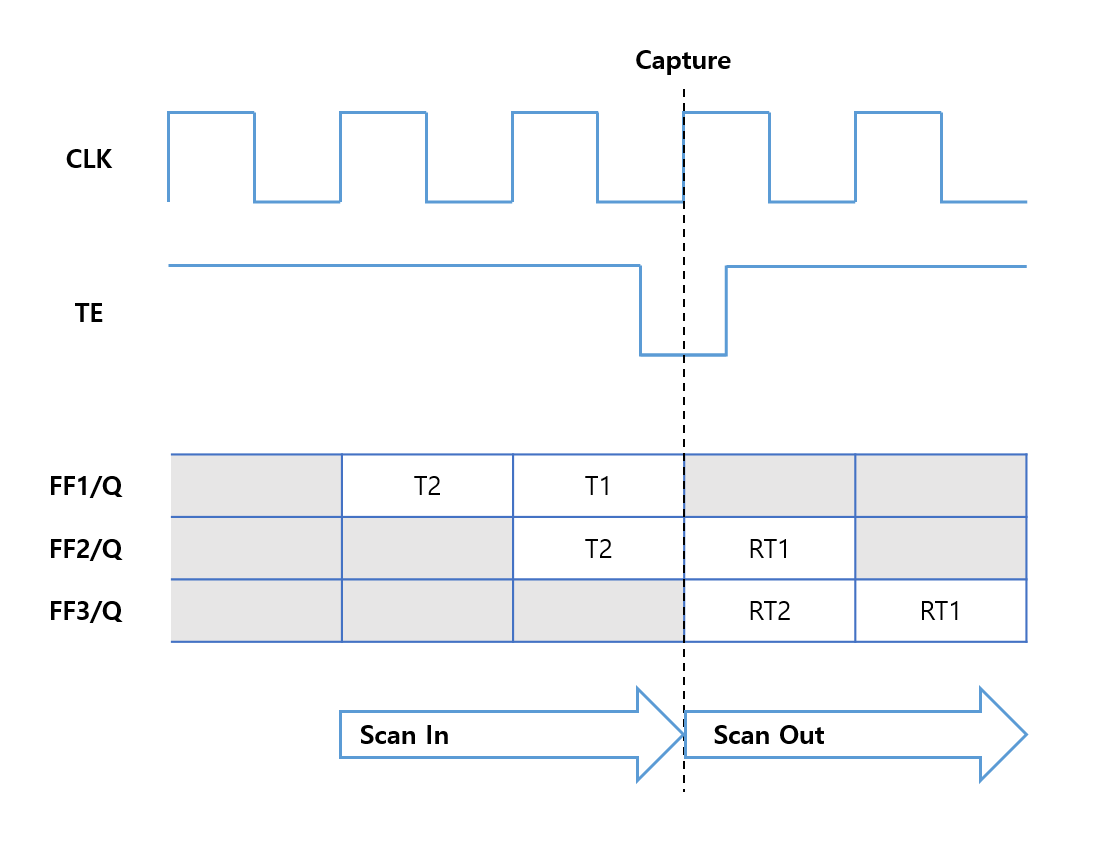

- SE(Scan Enable)이 1이 되면 Scan이 시작되며 파란 선을 따라 데이터가 이동 -> 스캔 비트(RT2, RT1) 출력
- SE이 0이 되면 Scan이 진행되지 않고 일반 회로처럼 동작하며 빨간 선을 따라 데이터가 이동 -> 회로 결과값(T2, T1) 출력
- 1CLK마다 데이터가 이동하며 각 Flip Flop으로 전달, 결과가 출력
D Flip Flop Schematic

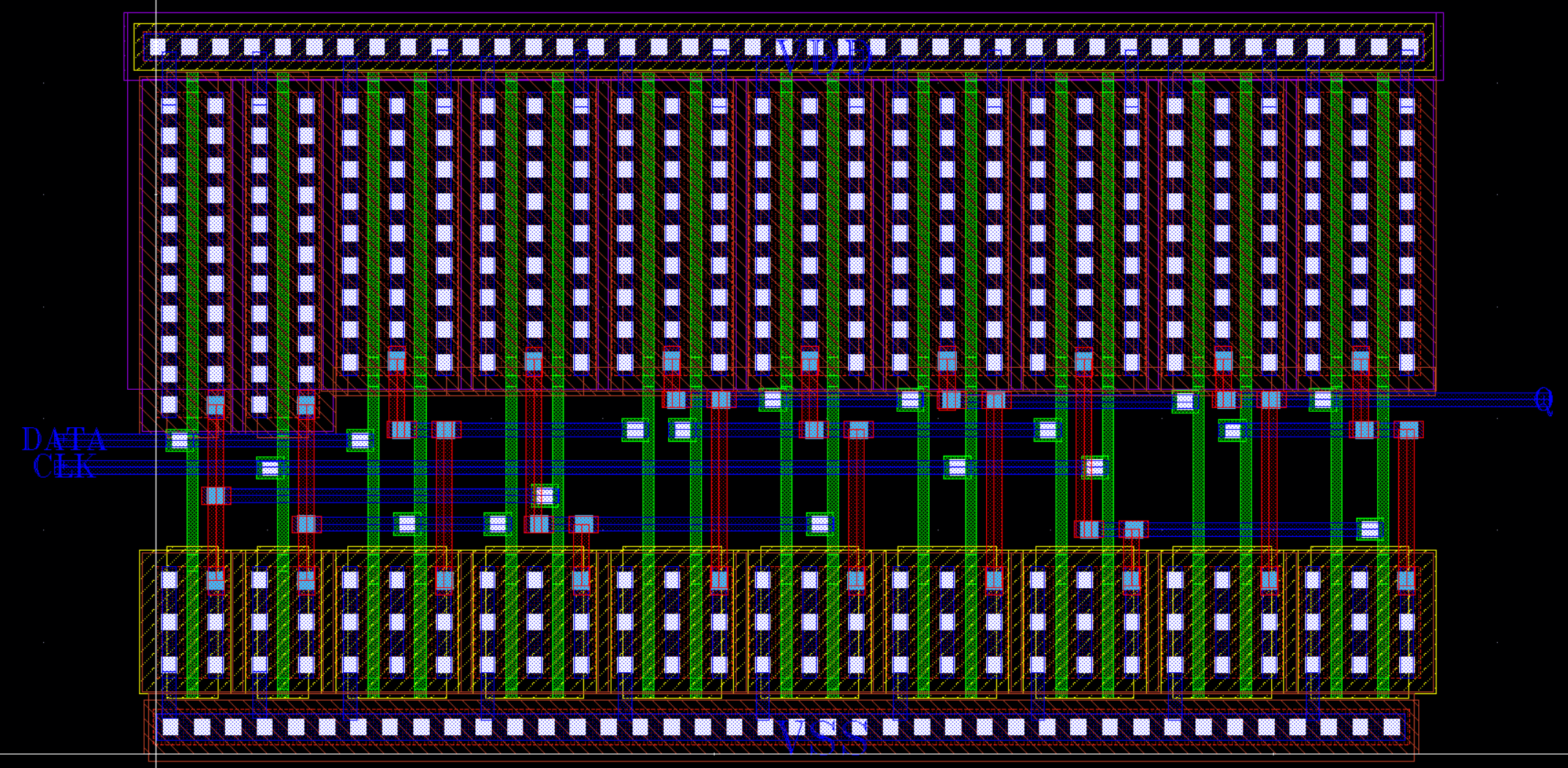

D Flip Flop Layout

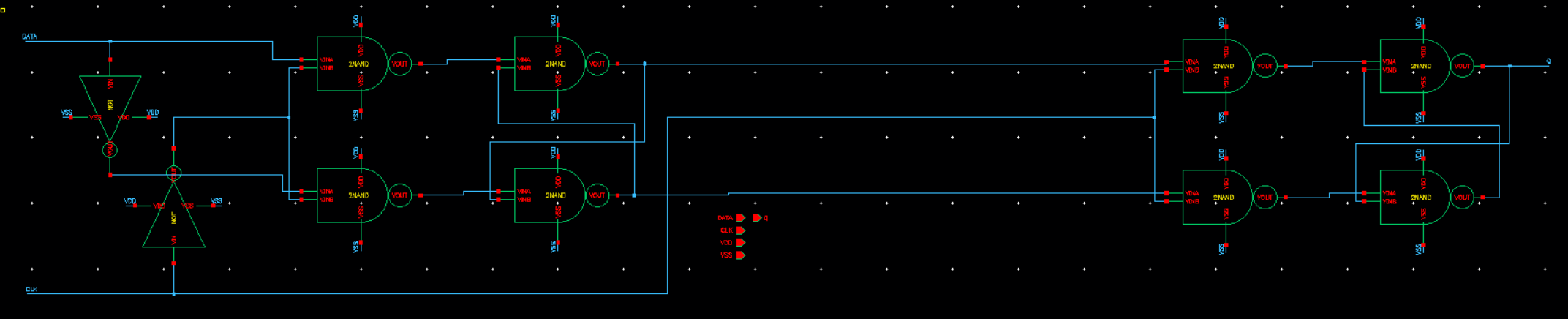

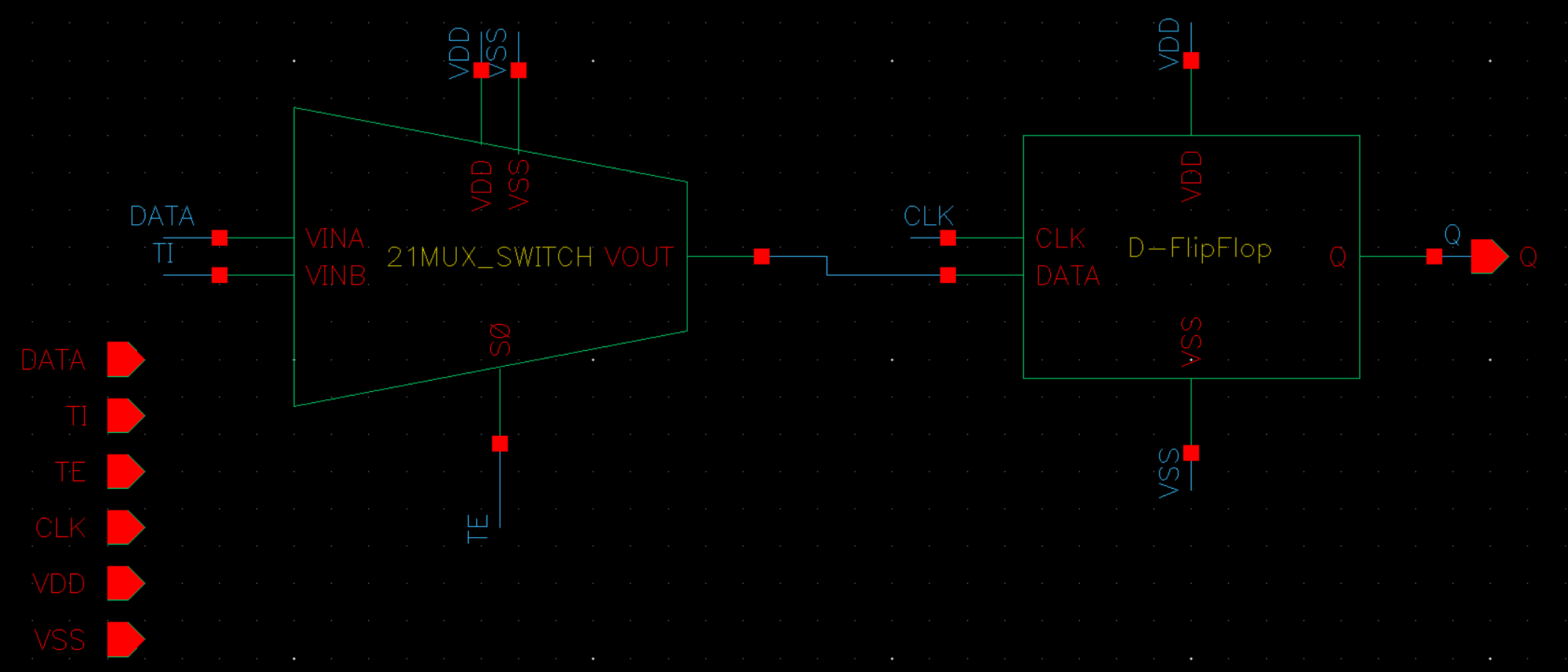

Scan Chain Flip Flop Schematic

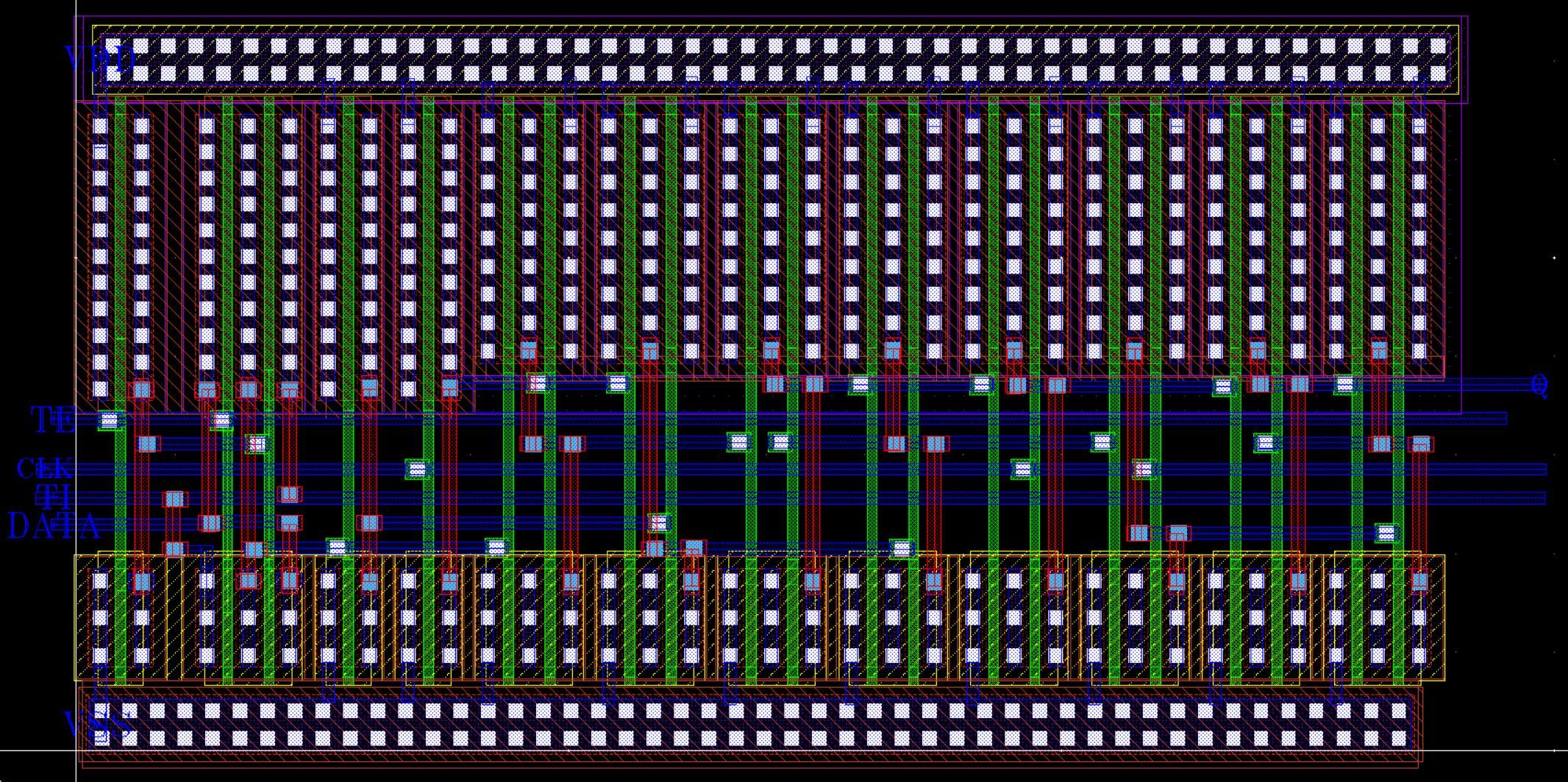

Scan Chain Flip Flop Layout

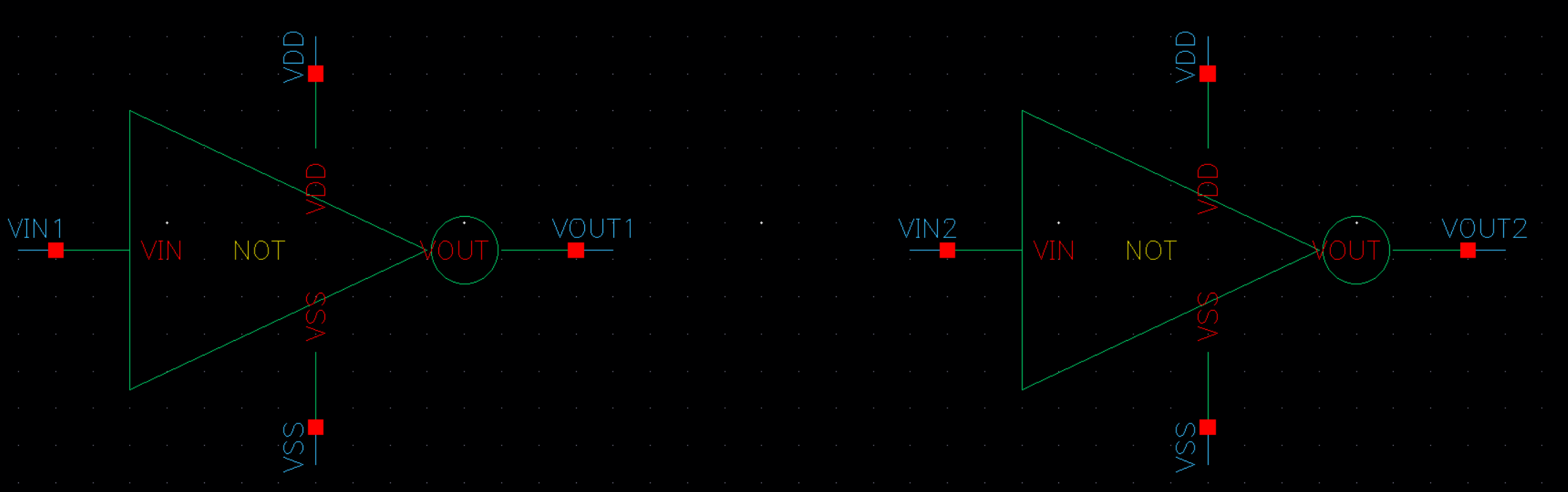

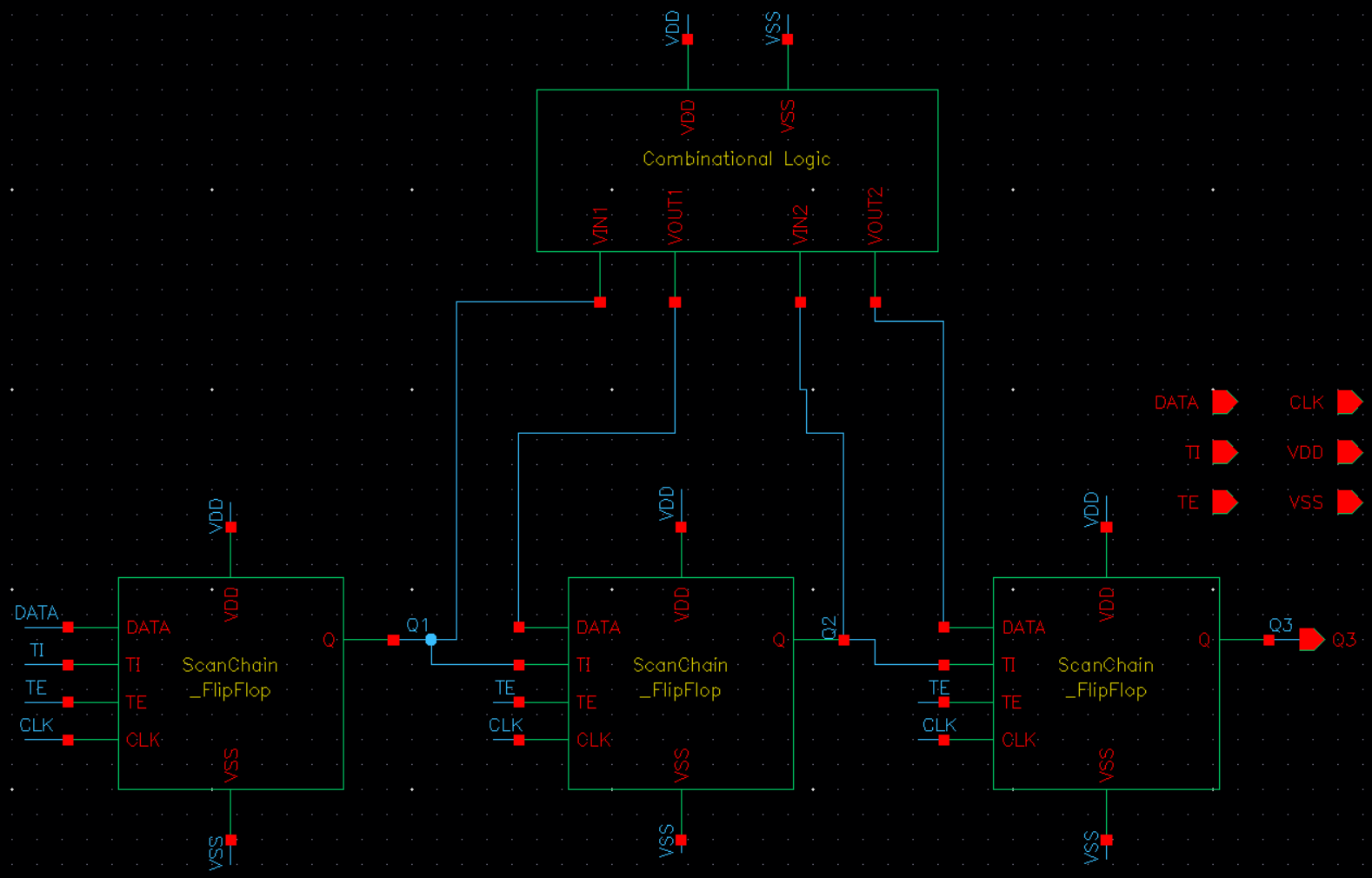

NOT Gate Scanning Circuit Schematic

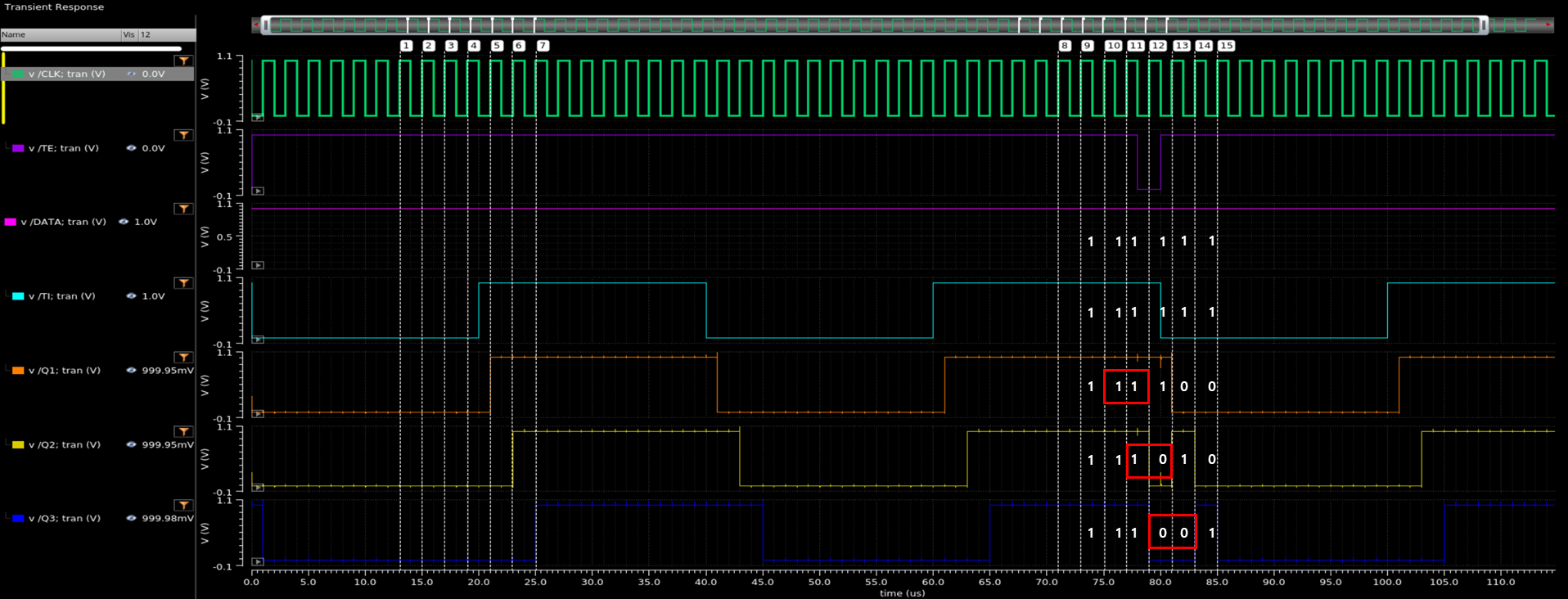

NOT Gate Scnanning Simulation

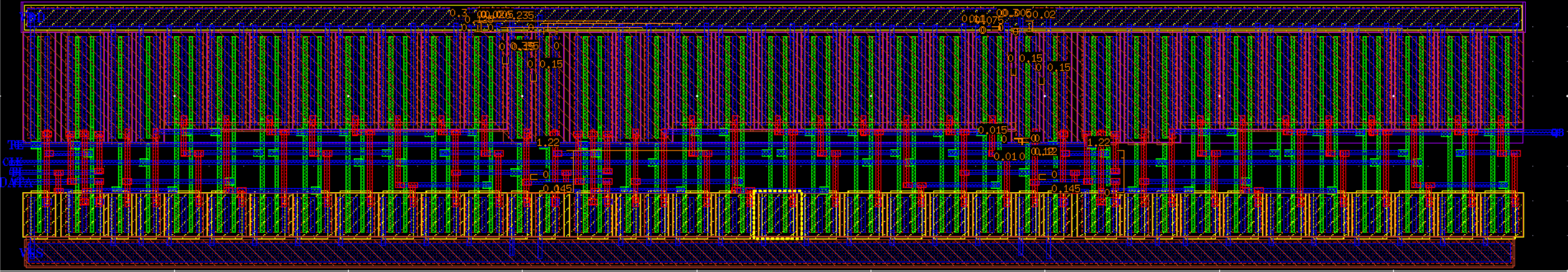

NOT Gate Scnanning Circuit Layout
One Chip 설계

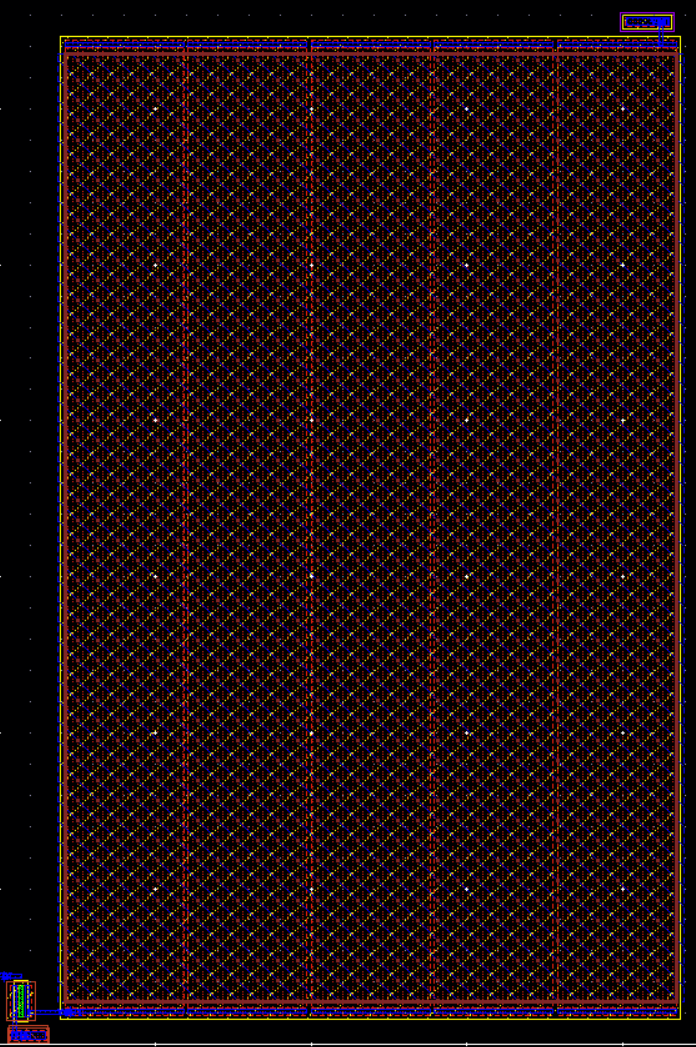

One Chip Layout 진행 상황
CS(Common Source) Amplifier

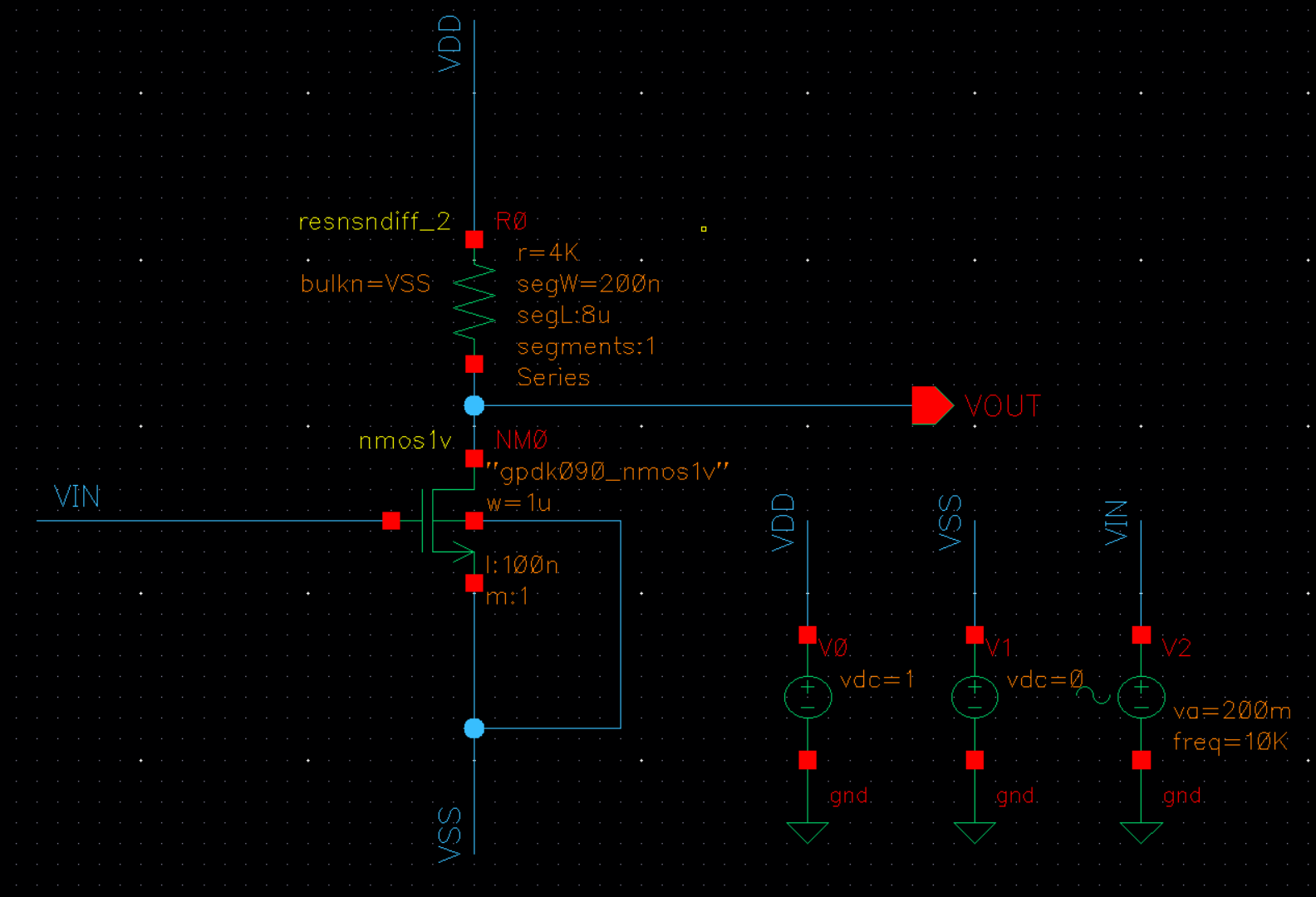

CS Amplifier Schematic

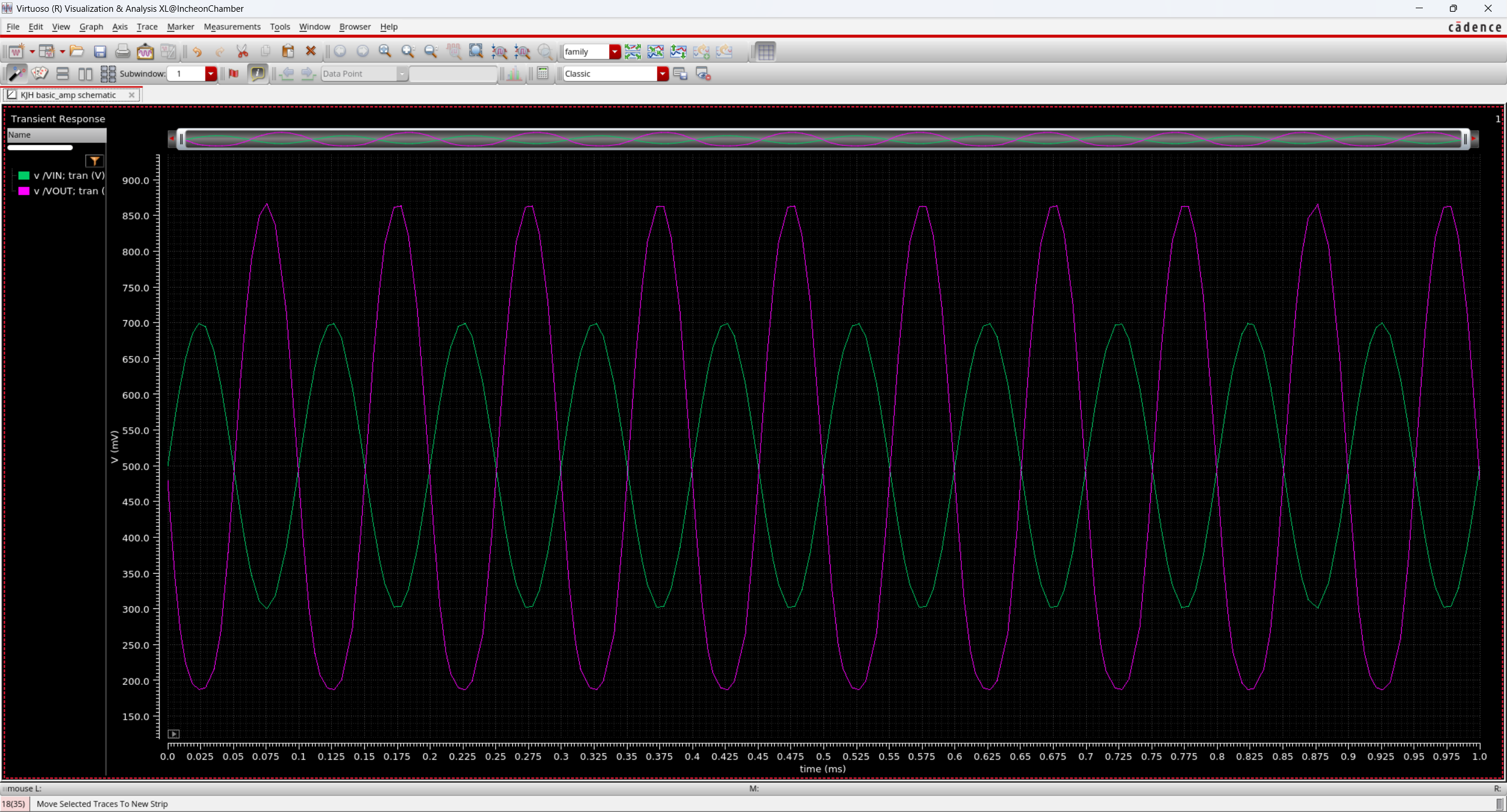

CS Amplifier Simulation Result: 출력이 반전 증폭

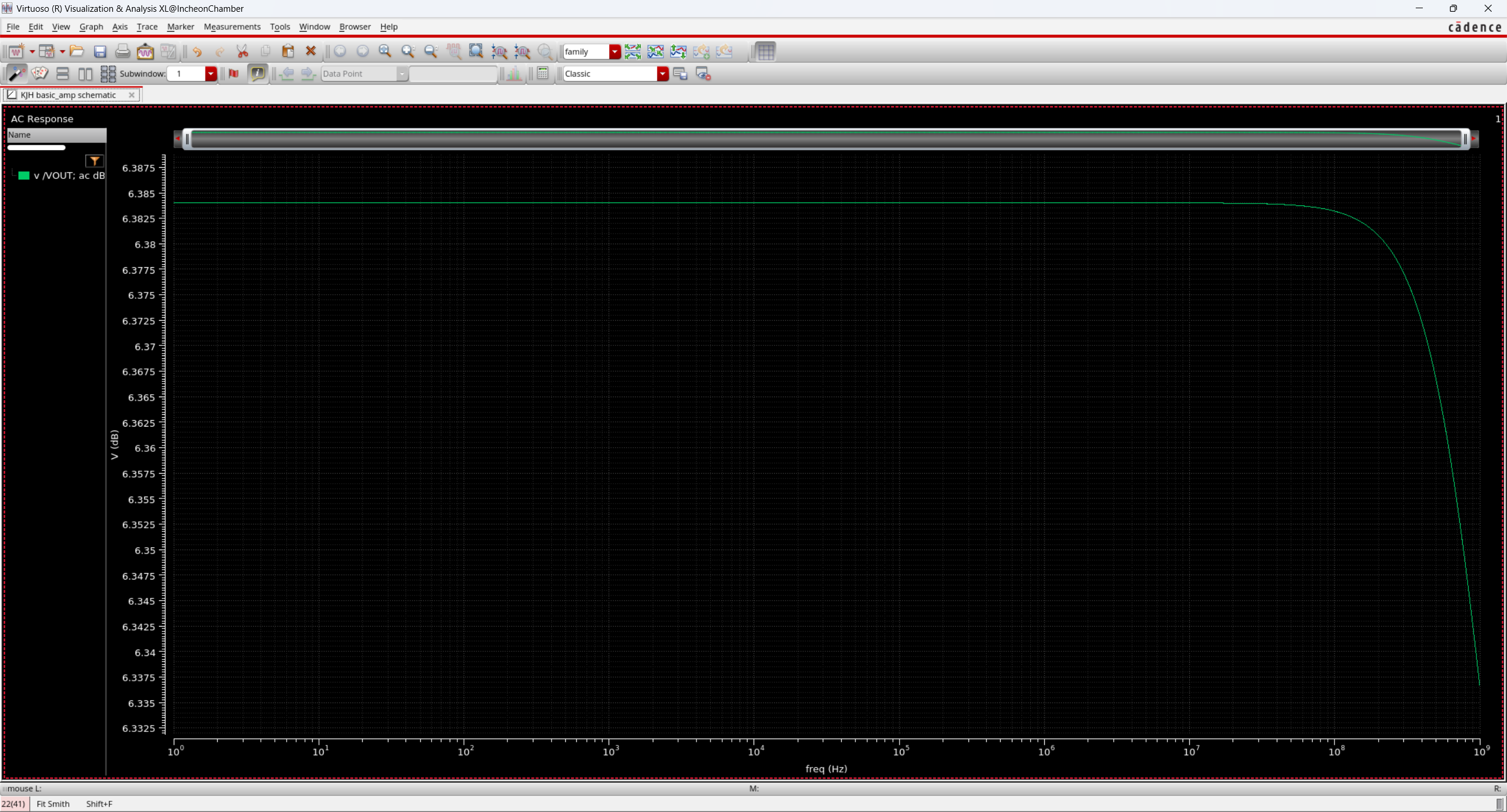

CS Amplifier Simulation Result: 주파수에 따른 Gain

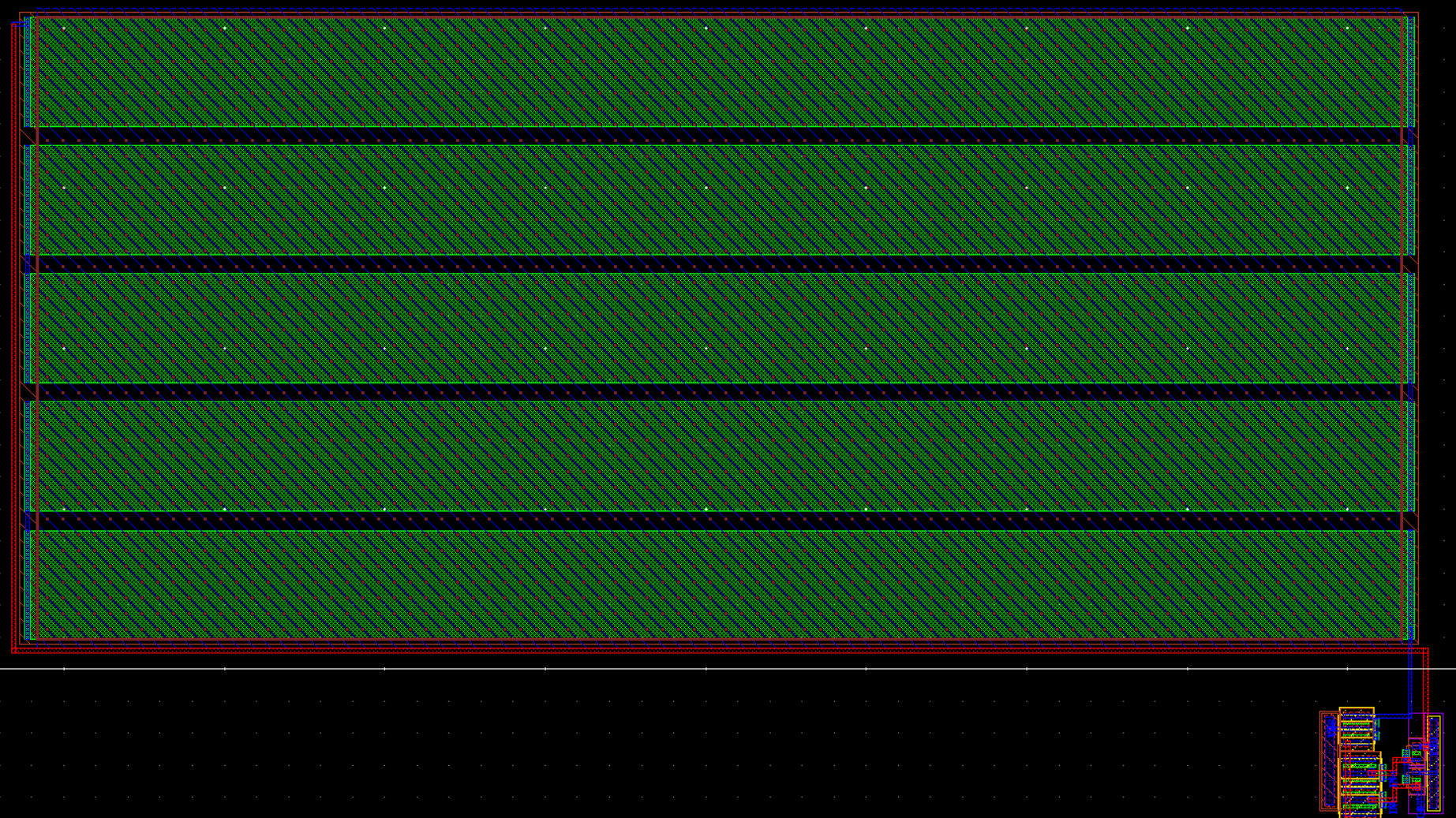

CS Amplifier Layout in OneChip
Differential Amplifier

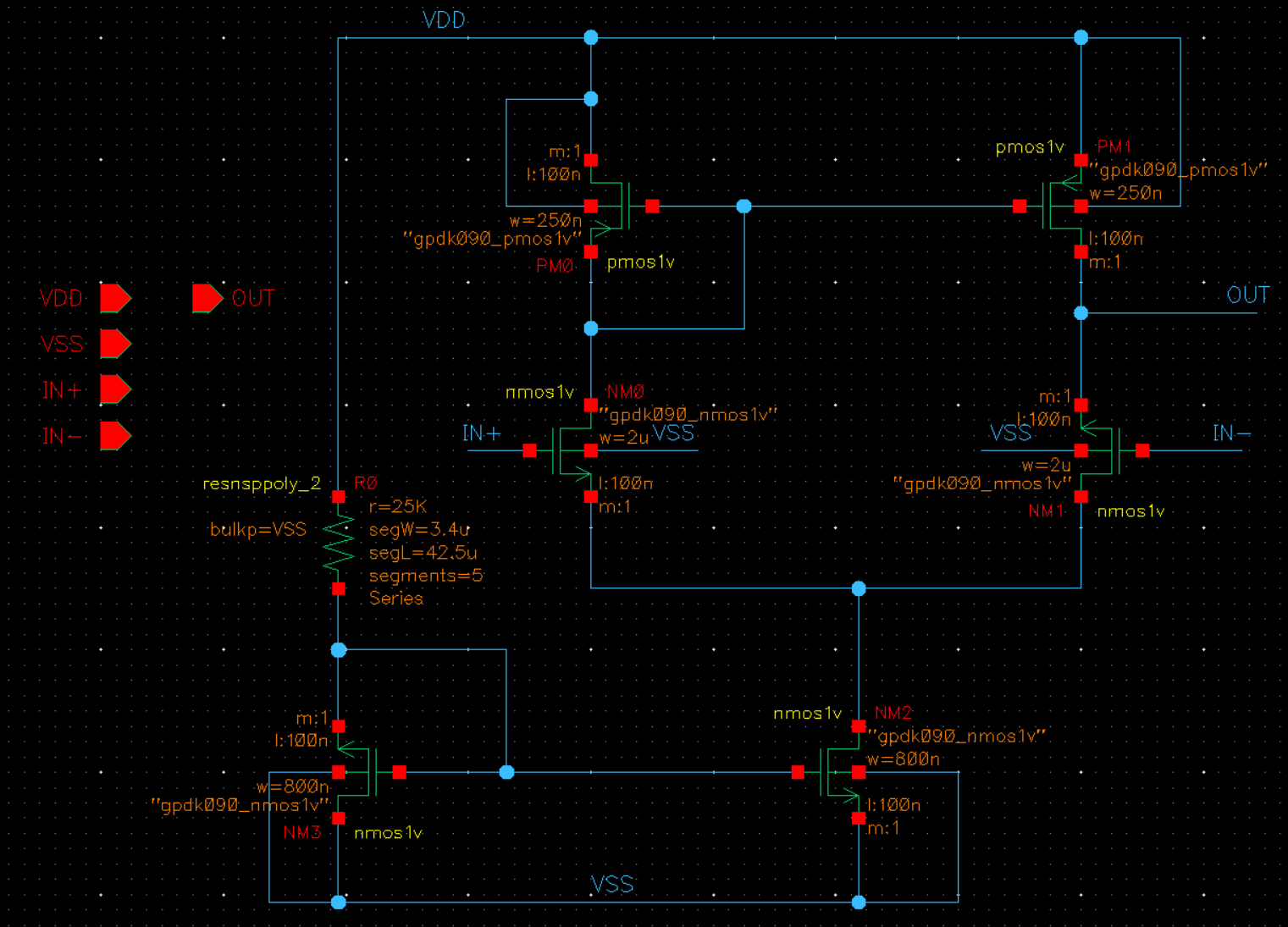

Differential Amplifier Schematic

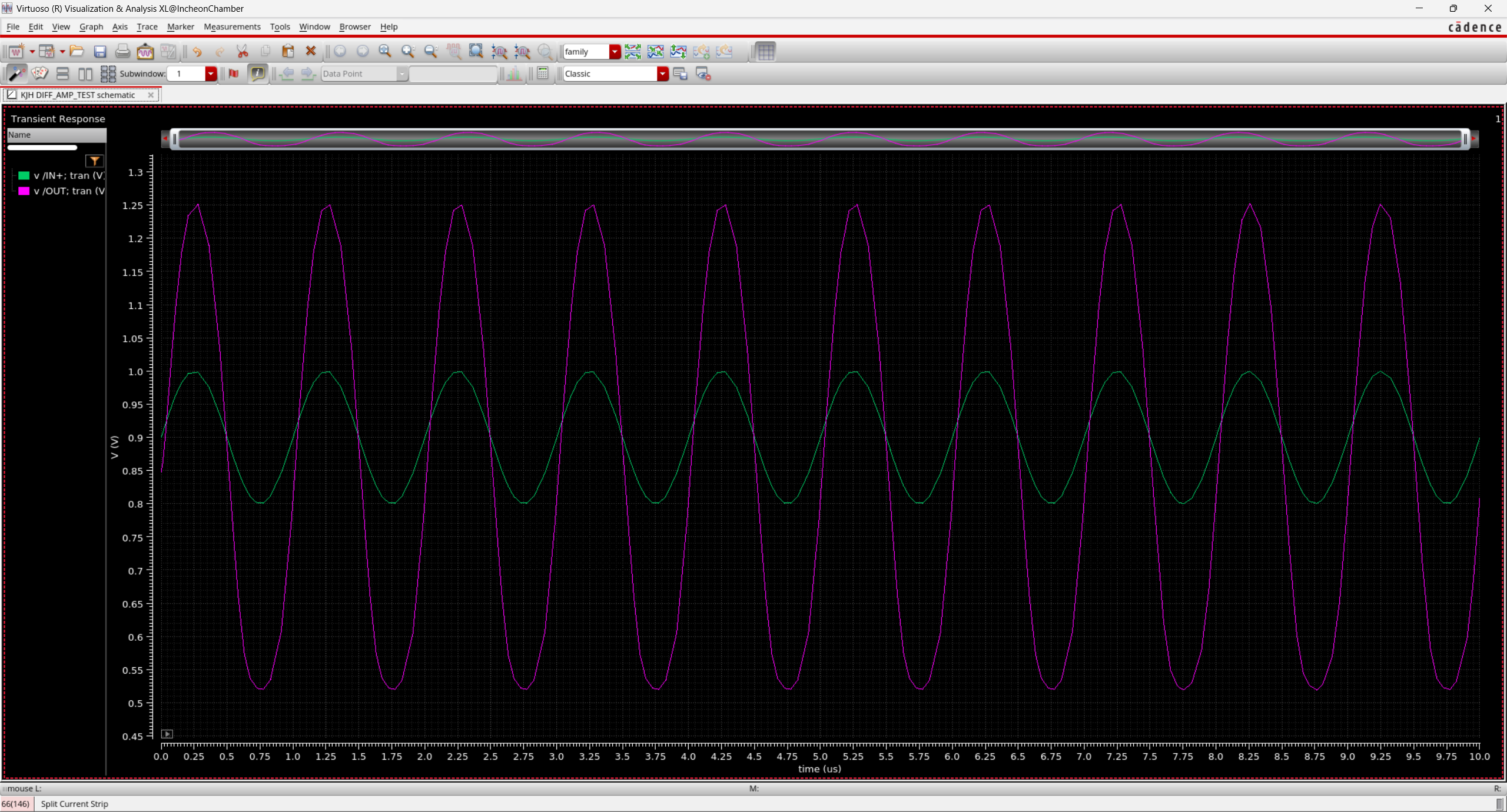

Differential Amplifier Simulation Result 1: 출력이 증폭

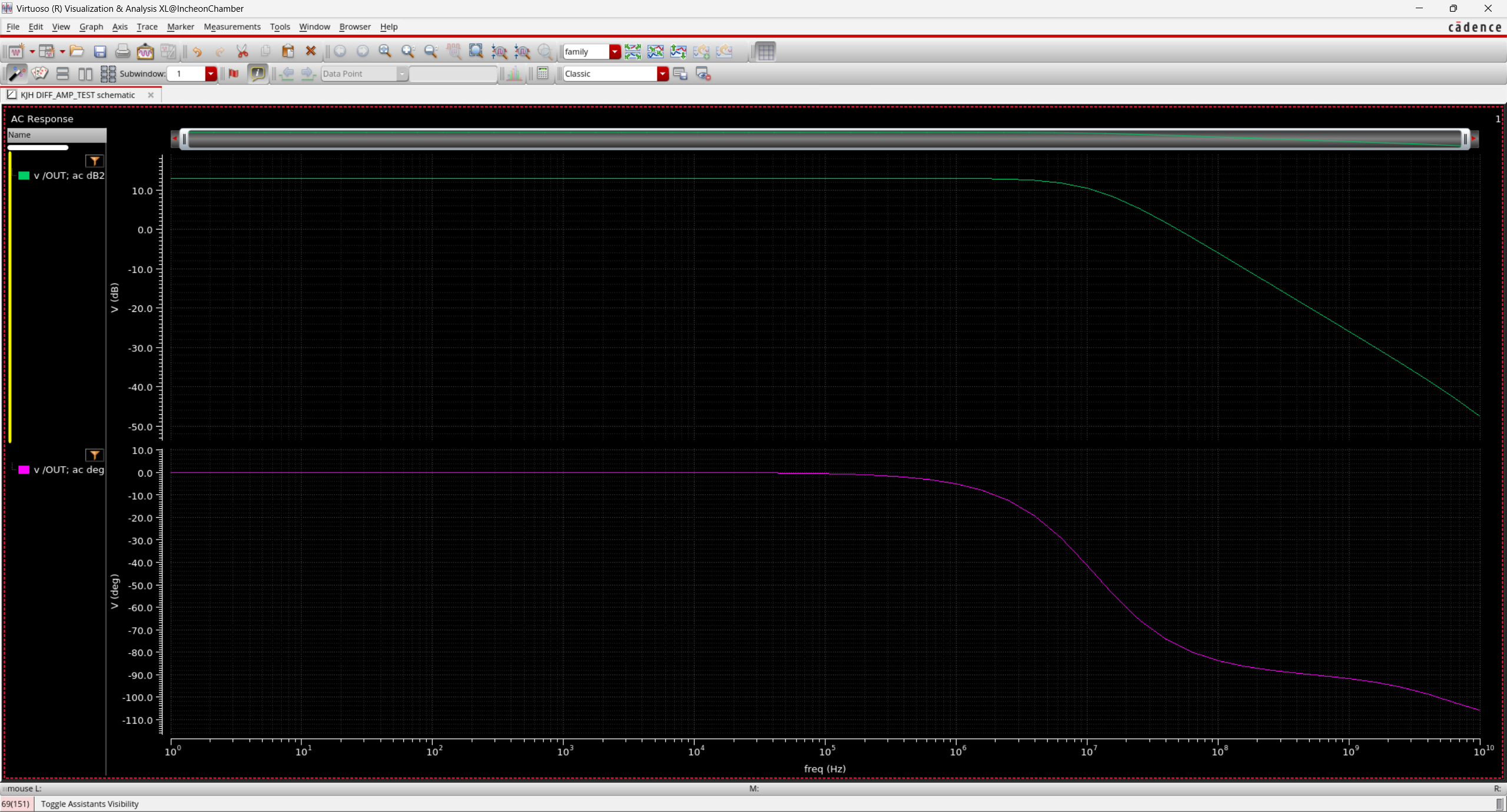

Differential Amplifier Simulation Result 2: 주파수에 따른 Gain & Phase
Differential Amplifier Layout in OneChip

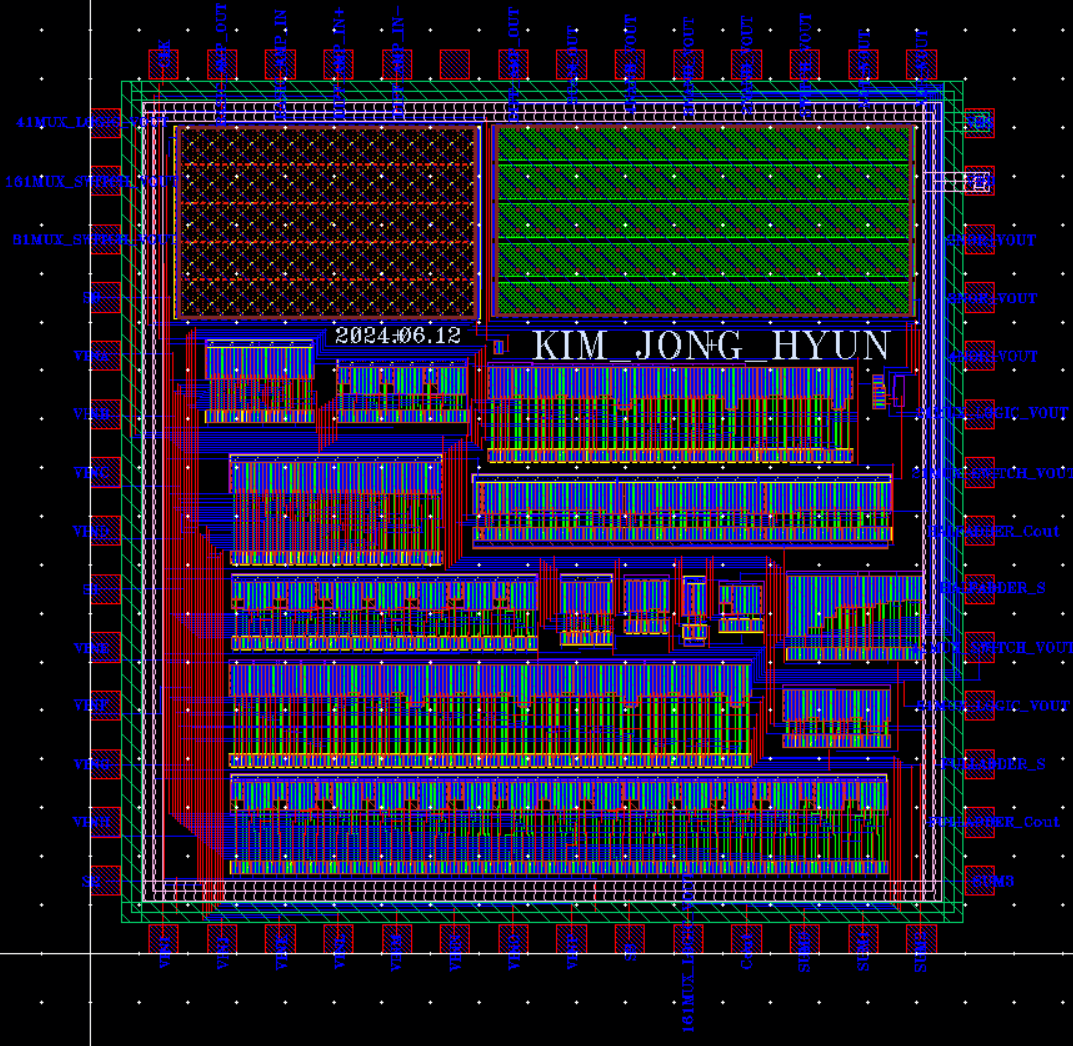

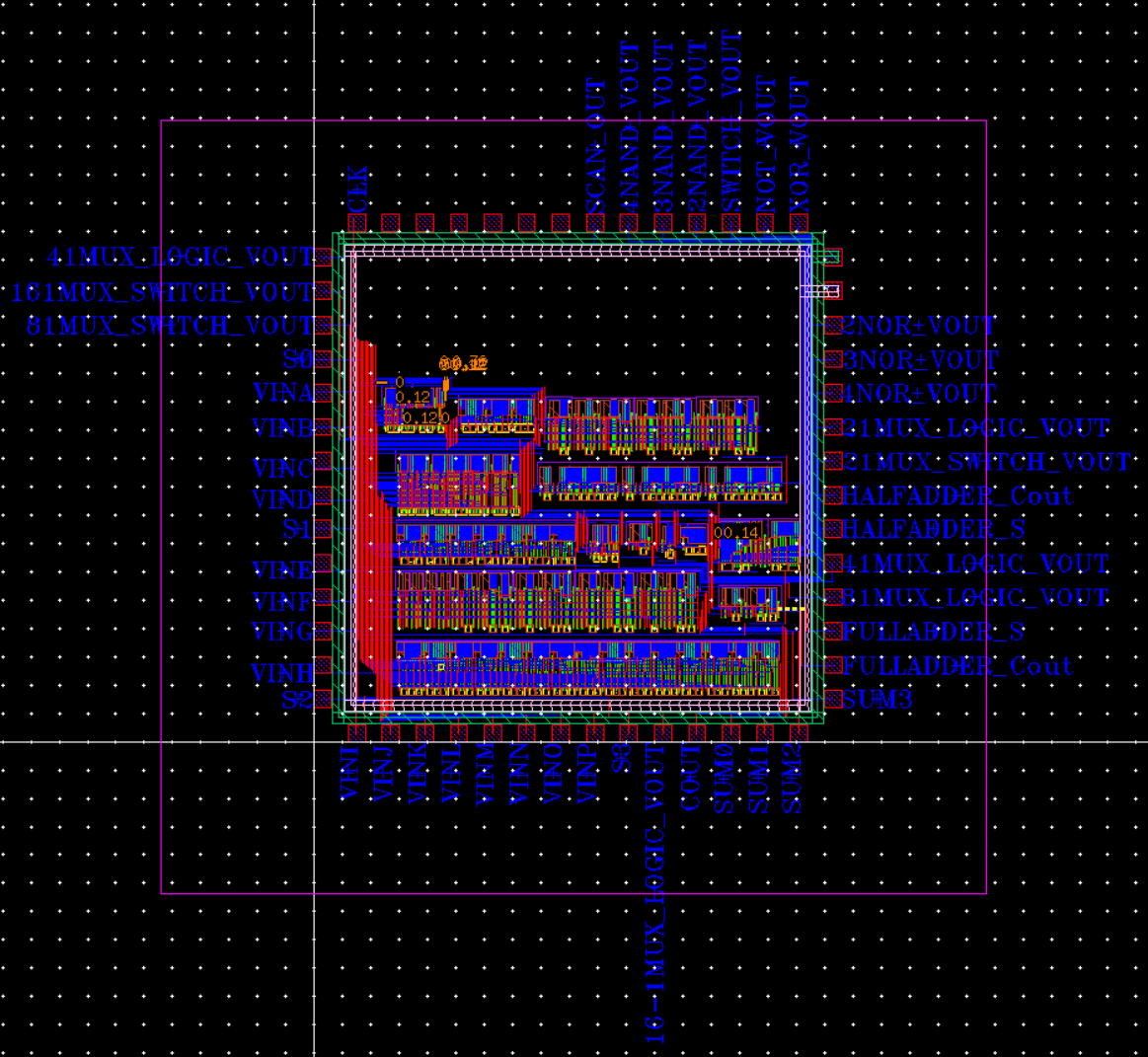

ONECHIP 설계 마무리
모든 셀 배치 및 배선 완료
