하만(Harman) 세미콘 아카데미 39일차 - Full Custom IC One chip 설계(2NAND 2Finger 레이아웃 설계)

semicon_designer 2024. 5. 7. 11:24
728x90

[2024.05.07.화] 인천인력개발원 하만 세미콘 아카데미


실습 1: 2NAND 2finger


1. Library 열고 2NAND 선택 후 File-New-CellView-type: layout

2. Options-Display에서 x와 y snap spacing을 각각 0.005로 설정

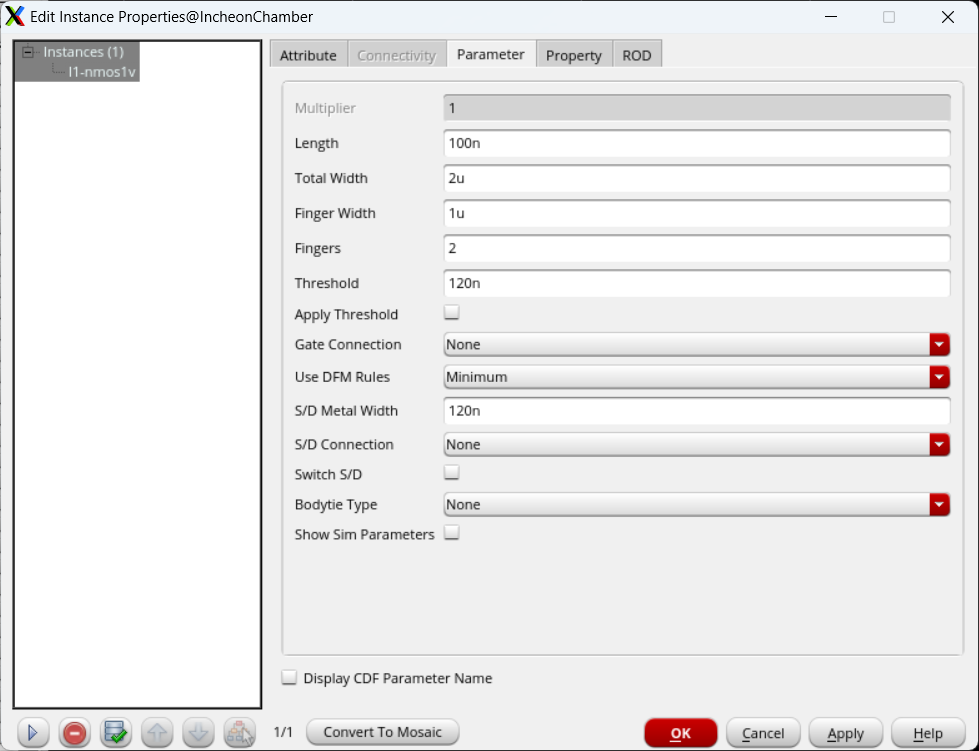

3. I(Instance)를 눌러 gpdk 라이브러리에서 pmos, nmos를 설치하고 nmos와 pmos 속성 변경(2finger)

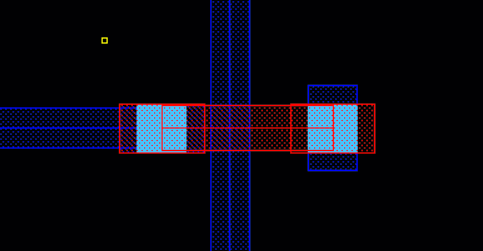

4. Stick Diagram을 그려본 뒤 layout 연결(metal 선택 후 p를 눌러 원하는 경로로 그리기 가능 -> 우클릭, via up, down to~~: open된 경로로 설정)



5. Layout 설계 후 포트 설정 -> Run DRC, Run LVS 후 높이를 5.6u까지 줄이기






실습 2: 2NOR 2finger


1. Library 열고 2NAND 선택 후 File-New-CellView-type: layout 으로 위 과정대로 진행

2. 높이를 7.06u로 맞춰 설계






실습 3: 3NAND 3finger


[ 3NAND의 Layout을 만들고 길이 5.62um로 맞추기 ]

 참고사항

  • Metal과 Metal 사이 0.12um
  • Poly와 Oxide 사이 0.1um

실습 4: 3NOR 3finger


[ 3NOR의 Layout을 만들고 길이 8.31um로 맞추기 ]
